Бак деаэраторные БДА является одним из составляющих элементов деаэратора атмосферного ДА. Деаэратор ДА — это специальное устройство, предназначенное для устранения из воды растворенных газов (кислорода, углекислого газа), способных не только негативно повлиять на качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Наиболее часто деаэраторы применяются в городе Октябрьский на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы.
![](https://ufa.zavod-uzsk.ru/wp-content/uploads/2019/11/цена...png)
Бак деаэраторный БДА
цена от
190 000 руб.
Баки деаэраторные БДА изготавливаются и эксплуатируются в соответствие с ТУ 3113-004-28903910-2014 и ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия», товару присвоен Код (ОКП): 31 1371. Данное изделие под ведение органов Ростехнадзора не попадает. Срок работы деаэраторных баков БДА, при соблюдении всех правил эксплуатации, составляет 20 лет.
Компания «УЗСК» поставляет и производит самостоятельно высококачественное оборудование для промышленных предприятий городов РФ, включая город Октябрьский.
Устройство и составляющие элементы бака БДА

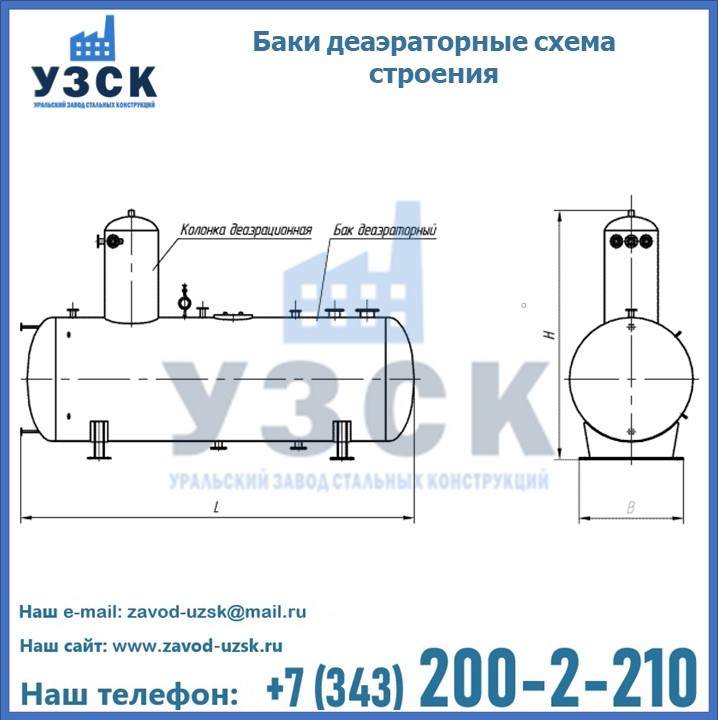

Бак деаэраторные БДА является одним из составляющих элементов деаэратора атмосферного ДА — устройства, предназначенного для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и из подпиточной воды теплоснабжающих систем. Бак деаэраторный БДА производится в Октябрьском в виде горизонтальной, цилиндрической ёмкости с эллиптическим днищем (допускается коническое со скошенной вершиной – сварное). Сосуд оборудуется патрубками входа и выхода рабочей среды, в баке также имеются специальный люк-лаз и отверстие (штуцер). Люк-лаз предназначен для обслуживания и ремонта бака, штуцер нужен для установки деаэрационной колонки (еще одной из основных частей ДА). Запас воды в деаэраторном баке рассчитан на несколько минут бесперебойной работы котла. Внутри деаэраторного бака размещено приспособление для перелива и отвода воды, в случае превышения максимально допустимого уровня.
Помимо двух обязательных ступеней очистки, бак может быть оборудован дополнительной, третей ступенью, а именно, затопленным барботажным устройством. Необходимость в установке такого элемента зависит от качества питательной воды, подаваемой в деаэратор атмосферный на обработку, а именно от наличия растворенной в жидкости углекислоты. Что касается видов барботажа, то наиболее распространенными считаются такие варианты, как перфорированная труба и труба в трубе. По запросу заказчика в Октябрьском, внутри бака, на выходном трубопроводе можно установить антизавихритель.
Основные технические характеристики и параметры БДА
Наименование показателей | БДА-0,75 | БДА-1,2 | БДА-2 | БДА-4 | БДА-8 | БДА-10 | БДА-15 | БДА-25 | БДА-50 | БДА-75 |
---|---|---|---|---|---|---|---|---|---|---|
Полезная вместимость, м3 | 0,75 | 1,2 | 2 | 4 | 8 | 10 | 15 | 25 | 50 | 75 |
Общая вместимость, м3 | 0,9 | 1,4 | 2,8 | 4,5 | 9,3 | 11,8 | 17,5 | 28,0 | 53,5 | 84,2 |
Давление рабочее, МПа | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
Габаритные размеры | ||||||||||
Диаметр, мм | 1 020 | 1 020 | 1 212 | 1 212 | 1 616 | 1 616 | 2 016 | 2 216 | 3 020 | 3 020 |
Длина, мм | 1 800 | 2 500 | 2 940 | 4 450 | 5 185 | 6 185 | 6 185 | 8 065 | 9 095 | 12 500 |
Масса, кг | 720 | 850 | 930 | 1 200 | 2 400 | 2 900 | 3 450 | 4 650 | 9 120 | 14 860 |
Присоединительные размеры | ||||||||||
Подвод основного пара, мм | 50 | 50 | 100 | 150 | 150 | 150 | 200 | 200 | 250 | 600 |
Отвод деаэрированной воды, мм | 25 | 25 | 80 | 100 | 100 | 100 | 150 | 200 | 250 | 250 |
Отвод пара в гидрозатвор, мм | 65 | 65 | 80 | 80 | 80 | 100 | 150 | 200 | 250 | 300 |
Дренаж, мм | 25 | 25 | 50 | 50 | 50 | 50 | 50 | 50 | 80 | 80 |
Принцип действия и предназначение бака БДА в деаэрационной установке
Баки деаэраторные БДА, как говорилось выше, представляют собой специальные горизонтальные цилиндрические сосуды, входящие в общую комплектацию деаэраторов ДА, являющиеся одной из основных частей данной установки и предназначенные для правильного, бесперебойного функционирования деаэраторов.
Функция бака ДА в деаэраторной установке достаточно простая. Процесс обработки начинается с того, что вода для деаэрации поступает в колонку ДА через специальные отверстия-штуцеры. В колонке жидкость последовательно проходит струйную и барботажную ступени, постепенно нагревается и, в заключении, обрабатывается паром. После такой обработки струи воды стекают в бак БДА, выдерживается (отстаиваются) в нём и выводятся из деаэратора через выходной штуцер.
Область применения баков деаэраторных БДА в Октябрьском
Баки деаэраторные, в составе атмосферных деаэраторов, применяются для откачивания вредных газов, способствующих окислению и коррозии, из питательных и подпиточных вод в парогенераторах, тепловых сетях и прочих системах теплоснабжения.
Уральский Завод Стальных Конструкций предлагает качественное емкостное оборудование, в том числе баки деаэраторные, по приемлемой цене. Реализуемые нашей компанией изделия изготавливаются из прочной углеродистой стали, листы для баков имеют толщину от 8 мм. Мы производим и продаем деаэраторные баки БДА, которые полностью соответствуют ГОСТ Р 16860-88 и 52630-2012.
Особенности комплектации, транспортировки и монтажа БДА при заказе товара в УЗСК
Компания «УЗСК» производит в Октябрьском баки БДА с эллиптическими и конусными днищами. Для установки деаэрационной колонки в стандартном исполнении изделие оснащается штуцером (отверстием на баке) под приварку. По индивидуальному заказу возможно оборудование бака патрубками с фланцевым вариантом соединения для монтажа, а также комплектация БДА ответными фланцами. Затопленное барботажное устройство деаэраторного бака, при дополнительной комплектации БДА третей ступенью обработки, изготавливается из нержавейки или углеродистой стали.
Наружная поверхность деаэраторного бака грунтуется, чтобы защитить металл от коррозии. БДА оборудуется проушинами для захвата крановыми крюками. Такие элементы предусмотрены для погрузки, разгрузки и установки деаэраторного бака. БДА при перевозке не упаковывается.
После установки бака на объекте (площадке котельной или ТЭЦ в Октябрьском) требуется восстановить наружное защитное покрытие и обеспечить теплоизоляцию сосуда. Для этого на деаэраторный бак имеются специальные, приваренные к емкости, скобы. Теплоизоляционные маты приматывают к этим скобам с помощью проволоки, а сверху маты закрываются кожухом — тонкими листами из нержавеющей или оцинкованной стали.
Визуальный контроль уровня жидкости в баке ДА обеспечивается за счет водоуказательных стекол с запорными устройствами. Таким элементом баки оборудуются по запросу заказчика.
Для установки деаэраторных баков БДА на емкости предусмотрены опоры. Одна опора закрепляется жестко к фундаменту, а вторая устанавливается на ролики или опорный лист, для обеспечения свободного хода. Благодаря подвижной опоре деаэраторного бака, удается сохранить его целостность при тепловых расширениях.
Деаэраторные баки могут производиться в виде нескольких сегментов (обечаек и днищ). Такой вариант изготовления и поставки нужен для обеспечения удобства установки при малогабаритных монтажных проемах или при монтаже деаэратора ДА на больших высотах.

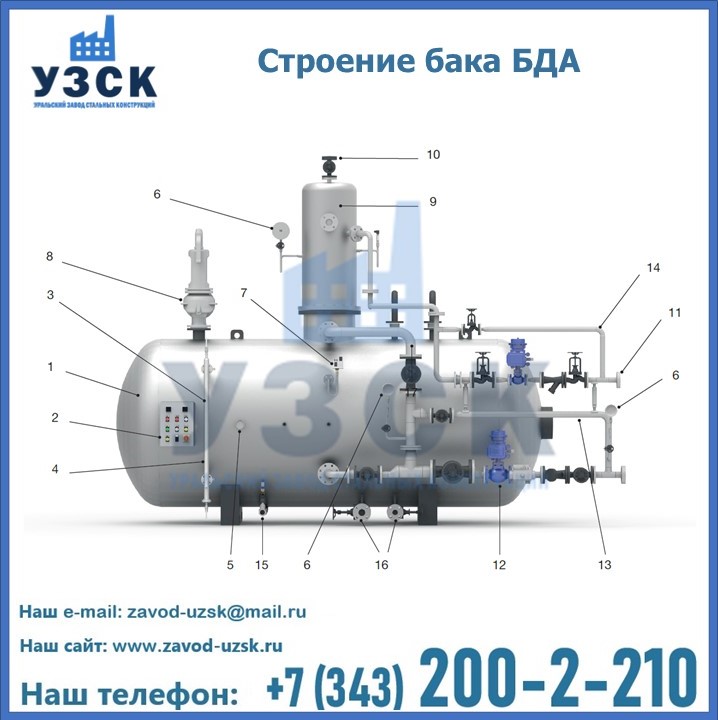

Полностью укомплектованное и автоматизированное изделие ДА состоит из бака деаэрации (на рис. п.1), шкафа управления (2), указателей уровня воды (3), датчика регулировки уровня (4), термометра (5), манометра с трехходовым краном (6), регулируемого реле давления (7), ПСК (8), деаэрационной колонки (9), сапуна (10), устройства для подачи деаэрированной воды на паровой котел (11), парового инжектора с термической группой (12), байпаса воды (13), байпаса пара (14), сливного устройства (15), устройства для подачи горячей деаэрированной воды на паровой котел (16).
УЗСК также предлагает изготовление деаэраторных баков с нестандартными параметрами по проекту заказчика в Октябрьском.
Производство и продажа деаэраторных баков БДА
Если вы планируете купить то или иное оборудование, например, баки БДА, то рекомендуем заказать данный товар на сайте УЗСК в Октябрьском. Мы производим и реализуем продукцию высокого качества по приемлемой цене. Специалисты Уральского Завода Стальных Конструкций проконсультируют вас по всем вопросам, помогут сделать выбор и оформить заказ без лишних временных затрат. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, а также износостойкость и высокую производительность предлагаемого оборудования. Если требуется произвести изделие нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие сотрудничает с надежными поставщиками, а также имеет собственные производственные площади. На все поставляемые или производимые заводом «УЗСК» изделия имеются чертежи и прочая рабочая документация. Постоянным заказчикам мы предлагаем особые условия платежа и систему партнерских скидок. Заказать и купить баки деаэраторные высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
