Циклоны Риси — это современные и высокоэффективные устройства, предназначенные для очистки и фильтрации газовоздушных потоков. Данное оборудование имеет широкий диапазон применения в Октябрьском, охватывающий различные отрасли промышленности: пищевую, химическую, сельскохозяйственную и прочие. Технические характеристики и принцип работы циклонов Риси несколько отличаются от других серий циклонов, за счет этого, данные устройства считаются наиболее эффективными и способными улавливать как крупные фракции, так и мелкодисперсную пыль.

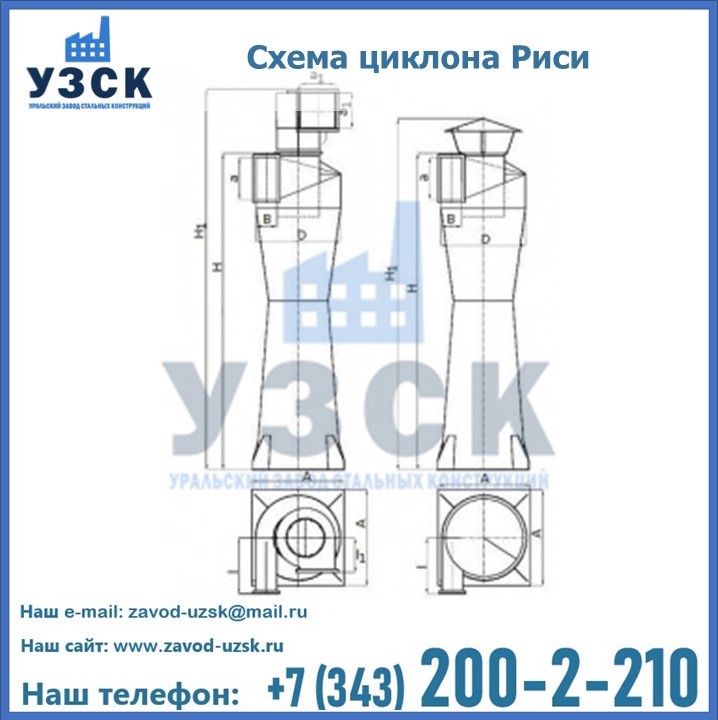

Конструкция и эксплуатационные особенности циклонов Риси
Принцип действия циклона Риси основывается на циркуляции входящего потока внутри рабочего элемента и оседании загрязняющих частиц и пыли на стенках устройства под влиянием центробежных сил. Корпус циклона Риси имеет две конусные части части. Нижняя часть конуса расширяется к низу, что позволяет исключить закупорку выпускного отверстия. Верхняя часть конуса, сужающаяся к низу, благодаря чему происходит сцепление волокнистых частиц и образование более крупных фракций.
![Циклоны Риси в Октябрьском](https://ufa.zavod-uzsk.ru/wp-content/uploads/2018/07/image-07.07-2.jpg)
Конструкция циклонов Риси отличается от остальных моделей тем, что данное устройство имеет конус-коагулятор. Коагулятор, являясь первичным модулем, принимает газовоздушные смеси. В нем загрязняющих элементов слипаются в крупные образования, после чего поток поступает в обратный конус. Далее, пыль отслаивается от воздуха и оседает в бункере. Максимальная эффективность фильтрации и очистки достигается за счет конусности рабочего элемента в 12-150 и скорости входящего потока 16 м/с. За счет этого сепарационный эффект более крупных частиц повышается, а унос частиц пыли из устройства снижается, тем самым, пылеулавливающие свойства циклона увеличиваются. Для повышения качества работы циклона необходимо контролировать наличие конденсата пара на внутренних стенках корпуса.
Технические характеристики циклонов Риси
Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
---|---|---|---|---|---|---|
Циклон РИСИ №2 | 300 | 200 | 900 | 100 | 48 | 33 |
Циклон РИСИ №3 | 500 | 250 | 1250 | 125 | 62 | 40 |
Циклон РИСИ №4 | 800 | 300 | 1500 | 150 | 73 | 46 |
Циклон РИСИ №5 | 1400 | 400 | 1750 | 200 | 98 | 57 |
Циклон РИСИ №6 | 2000 | 500 | 2000 | 250 | 123 | 69 |
Циклон РИСИ №7 | 3000 | 600 | 2350 | 300 | 148 | 85 |
Циклон РИСИ №8 | 4000 | 700 | 2700 | 350 | 173 | 108 |
Циклон РИСИ №9 | 5500 | 800 | 3050 | 400 | 198 | 139 |
Циклон РИСИ №10 | 7000 | 900 | 3400 | 450 | 223 | 178 |
Циклон РИСИ №11 | 9000 | 1000 | 3750 | 500 | 248 | 214 |
Циклон РИСИ №12 | 10000 | 1100 | 4070 | 550 | 275 | 335 |
Циклон РИСИ №13 | 12000 | 1200 | 4440 | 600 | 300 | 394 |
Циклон РИСИ №14 | 14000 | 1300 | 4810 | 650 | 325 | 462 |
Циклон РИСИ №15 | 15500 | 1400 | 5180 | 700 | 350 | 536 |
Циклон РИСИ №16 | 17500 | 1500 | 5550 | 750 | 475 | 615 |
Циклон РИСИ №17 | 20000 | 1600 | 5920 | 800 | 400 | 712 |
Область применения циклонов Риси в Октябрьском
Циклоны Риси предназначены для фильтрации пыли с волокнистой структурой, имеющей способность к слипанию. Используются на масложировых, деревообрабатывающих и прочих предприятиях. Сфера применения Циклонов Риси охватывает следующие отрасли промышленности:
- химическая (очистка воздуха от пыли и отходов лакокрасочных продуктов);
- деревообрабатывающая отрасль (фильтрация стружки и мелкодисперсной пыли);
- пищевая (как основная система фильтрации воздушного потока);
- сельскохозяйственная (очистка воздуха в цехах по переработке различных видов зерна).
Заказать и купить различные модели циклонов ЦМ в базовой и расширенной комплектации можно на Уральском Заводе Стальных Конструкций на выгодных условиях.
Технические характеристики и условия эксплуатации циклонов Риси
Одна из самых важных технических характеристик циклонов Риси — это их производительность. Данный показатель имеет диапазон от 200 до 9000 м3/ч. Кроме того, для данной модели немаловажны значения габаритных размер, диаметра и высоты конусов, а также общей массы установки фильтрации. Пылеулавливающая эффективность циклонов Риси многократно проверена и доказана на практике. В сравнении с другими моделями циклонов, оборудованных обратным конусом, Риси показывает более высокий уровень производительности и КПД.
Применение циклонов Риси позволяет повысить уровень фильтрации газовоздушных потоков до установленных международных стандартов. УЗСК в Октябрьском предлагает купить циклоны Риси собственного производства и от ведущих производителей по выгодной цене. У нас вы сможете заказать надежное и производительное оборудование высокого качества. Все модели циклонов и прочих устройств полностью укомплектованы и готовы к эксплуатации. На
