Циклон ЦН-11
цена от
52 700 руб.
Предназначением циклона ЦН-11 является отделение от газообразной среды взвешенных частиц сухой пыли, летучей золы и прочих мелких твердых веществ, образующихся при работе различных помольных и дробильных установках, в процессе транспортировки сыпучих материалов.
Не рекомендуется использование циклонов типа ЦН 11 применительно к волокнистой и слипающейся пыли, очистке газообразных сред, которые содержат капельножидкую фазу или конденсированные пары.
Предназначение Циклонов ЦН 11:
- отделение отходов деревообработки (стружка, опилки и пыль);
- предотвращение попадания пыли в фильтры пылесосов;
- очищение воздуха.
Циклоны ЦН 11 можно купить в УЗСК в Октябрьском. Мы предлагаем самые выгодные условия и оптимальную стоимость для приобретения данного оборудования. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному телефону. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ, цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства. Мы производим циклоны из высококачественной нержавеющей стали (толщина 3-4 мм), при необходимости, толщина конечного изделия может быть увеличена.
Циклоны ЦН 11 устанавливаются на всасывающем и на нагнетательном участках тракта газоочистки. При размещении циклона на нагнетательную часть вентиляционной установки статическое давление будет гораздо меньше атмосферного, это значит, что исходя из этого давления и соответствующего ему расхода воздуха во входном патрубке циклона, потребуется рассчитать пропускную способность циклона по воздуху.

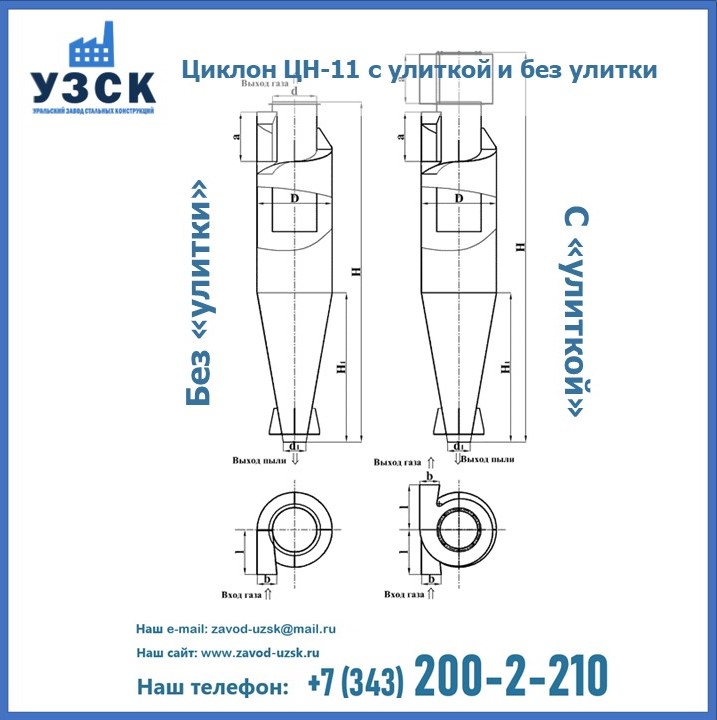

Циклоны ЦН 11 бывают правого и левого исполнения и имеют в своей конструкции следующие элементы: цилиндр, винтовую крышку, выхлопную трубу, конус и входной патрубок.
Особенности материального исполнения циклонов в зависимости от условий эксплуатации:
- При t окружающей среды до 40°С для изготовления используют углеродистую сталь.
- При t окружающей среды ниже -40°С применяется низколегированная сталь.
- Также практикуется изготовление циклонов из нержавеющей стали.
Выбирать тот или иной типоразмер циклона ЦН 11 следует исходя из ряда факторов, например, производительности вентиляционной установки и допустимой величины потери давления в циклоне (рекомендуемый предел составляет 0,7-1,2 кПа). В случае необходимости повышения эффективности устройства верхний предел допускается превысить, соразмерно с общей величиной давления, которую помогает обеспечить вентилятор. Применять потерю давления ниже 0,5 кПа не следует ввиду значительного уменьшения эффективности и качества очистки воздуха.
Основные технические характеристики циклонов ЦН-11:
Наименование | Производительность по воздуху м3/ч | А, мм | Н, мм | Масса, кг |
---|---|---|---|---|
Циклон ЦН-11-400 | 970-1270 | 400 | 1862 | 66 |
Циклон ЦН-11-500 | 1510—1980 | 500 | 2300 | 88 |
Циклон ЦН-11-630 | 2403—3140 | 630 | 2870 | 247 |
Циклон ЦН-11-800 | 3880—5070 | 800 | 3615 | 391 |
Циклоны ЦН-11 с улиткой и пирамидальным бункером
Наименование | Производительность по воздуху м3/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
---|---|---|---|---|---|
Циклон ЦН-11-400×1УП | 970-1270 | 800 | 800 | 3452 | 66 |
Циклон ЦН-11-500×1УП | 1510—1980 | 800 | 800 | 3910 | 88 |
Циклон ЦН-11-630×1УП | 2403—3140 | 1250 | 1250 | 4804 | 247 |
Циклон ЦН-11-800×1УП | 3880—5070 | 1250 | 1250 | 5584 | 391 |
Циклон ЦН-11-400×4СВП | 3620—4710 | 1250 | 1250 | 4340 | 697 |
Циклон ЦН-11-500×4СВП | 5660—7360 | 1600 | 2000 | 5030 | 1077 |
Циклон ЦН-11-630×4СВП | 8980-11680 | 1600 | 2000 | 5650 | 1978 |
Циклон ЦН-11-800×4СВП | 14500-18200 | 2000 | 2500 | 6880 | 2943 |
Циклон ЦН-11-400×4СБП | 3620—4710 | 1250 | 1250 | 3990 | 668 |
Циклон ЦН-11-500×4СБП | 5660—7360 | 1600 | 2000 | 4600 | 1039 |
Циклон ЦН-11-630×4СБП | 8980-11680 | 1600 | 2000 | 5280 | 1943 |
Циклон ЦН-11-800×4СБП | 14500-18200 | 2000 | 2500 | 6580 | 2922 |
Условные обозначения для заказа циклонов ЦН 11:
- Ц — циклон;
- Н — конструкция НИИОгаза;
- 11 — угол наклона входного патрубка относительно горизонтали (град);
- цифры после тире:
- первая — внутренний диаметр цилиндрической части циклона (мм);
- вторая (после знака умножения) — количество циклонов в группе;
- У — с камерой очищенного газа в виде улитки;
- С — с камерой очищенного газа, в виде сборника;
- П — пирамидальная форма бункера.
